环保设备

请稍候...
  • 产品介绍
  • 技术参数及工程安装示意图

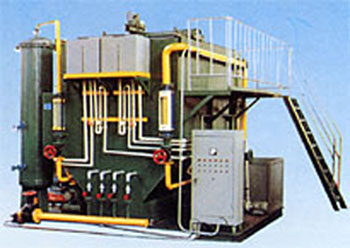

  • 概述

        一元化气浮设备应用于电镀、印染、食品屠宰、炼油、废水的油脂、化工、造纸废水及生活饮用水方面,一元化气浮将气浮池、投药设备、溶气罐、溶气泵和空压机有机地组合一体。这样的集成,可缩短安装时间,减小工作量。占地面积小,操作方便,且不需做基础。用户单位只要接上调节好PH值的污水到进出等管口,一经调试好后,正常运行,不需专人管理,运行基本达到自动化无人管理状态。

    工作原理

        气浮装置的工作原理是在一定条件下,将大量空气溶于水中,形成溶气水,作为工作介质,通过释放器骤然减压,快速释放,产生大量微细气泡粘附于经过混凝反应后废水中的“矾花”上,使絮体上浮,同时用刮渣机刮除,从而迅速地除去水中的污染物质,达到净水的目的。

    产品特点
        1、装置广泛应用于造纸、印染、制革、电镀、纺织、石油、化工、食品等相对领域;
        2、在给排水处理工艺中对固液、液液和比重近于水的微小悬浮物的进行去除;
        3、占地面积小,单位面积产水量高,渣体含水率低;
        4、溶入的气体经骤然减压释放,产生的气泡不仅微细、粒度均匀,密度大,而且上浮稳定,对液体扰动微小,特别适用于对疏松絮凝体、细小颗粒的固液分离;
        5、加压条件下,空气溶解度大,供气浮用的气泡数量多,能够确保气浮效果;
        6、部分回流式处理效果显著、稳定、并能较大的节约能耗;
        7、工艺过程及设备简单、造价低、便于管理和维护;
        8、设备调试后,正常运行可达到自动化无人管理状态。

    适用范围
        1、电镀废水重金属离子,如铬、锌、铜、镍、铅等总含量在50ppm以下,去除率均70%以上;
        2、印染废水的色度去除达90%左右,COD去除率达60~70%左右,BOD去除率达50%左右;
        3、食品屠宰和制革废水的COD去除率达70%左右,悬浮固体去除率达90%左右;
        4、炼油废水的油脂,可降到10mg/L以下,废水能达到澄清程度;
        5、对化工废水和颜料油漆等,COD去除率达74%,色度去除率达93%左右;
        6、造纸白水的纤维回收率可达95%左右,COD去除率达86.7%左右,清水完全回用;
        7、大池沐浴水浊度可稳定在10℃以下,水中的细菌有较大幅度下降;
        8、生活饮用水及工业的浊度可净化的5℃以下,同时对色度耗氧量降低有良好的效果。

    工艺说明
        本设备的工作方法属于加压溶气气浮法,其工作原理:在一定条件下,将大量的空气溶于水,形成溶气水,作为工作介质,通过释放骤然减压,快速释放,产生大量的微细气泡,粘附于经过混凝反应后的废水中的"矾花"上,使絮体上浮进行清除。
        1. 调节池 2. 投凝剂设备 3. 污水泵 4. 折板聚凝池 5. 释放器 6. 刮渣机 7. 气浮池 8. 溶气水存放池 9. 污泥池 10. 溶气水泵 11. 溶气罐 12. 空压机

    ’’设备结构
    YF一元化气浮装置有五个部分:加药絮凝部分、回流水溶气释放部分、气浮部分、刮渣部分、电气控制部分。

  • 技术参数

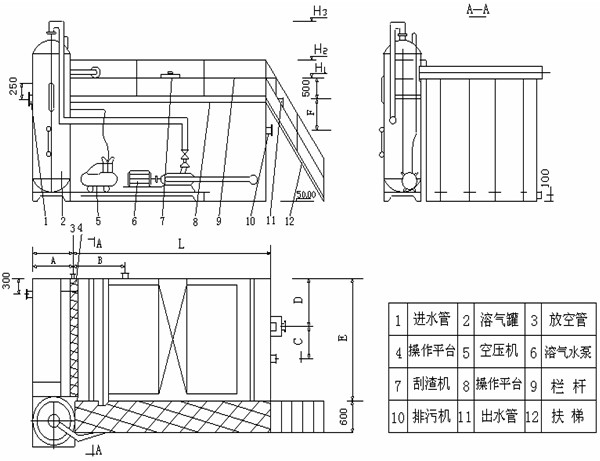

    YF气浮装置外形尺表
    型号 YF-10 YF-15 YF-20 YF-30 YF-40 YF-60 YF-80 YF-100 YF-120
    处理量(m3/h) 10 15 20 30 40 60 80 100 120
    外型尺寸(mm) A 600 700 800 1000 1200 1500 1700 1800 1800
    B 600 700 700 800 800 900 1000 1000 1100
    C 400 500 500 550 550 600 600 650 650
    D 500 600 700 750 850 900 1150 1200 1300
    E 1400 1600 1800 2000 2200 2400 3000 3300 3600
    F 300 300 350 350 350 400 400 500 500
    L 2750 3350 3650 4350 5000 6100 6750 7100 7950
    H1 1800 1900 2000 2200 2200 2400 2400 2600 2600
    H2 2200 2300 2400 2600 2600 2900 2900 3100 3100
    H3 2400 2700 2700 2900 2900 3200 3400 3500 3600
    YF一元化气浮装置机电设备一览表
    型号 YF-10 YF-15 YF-20 YF-30 YF-40 YF-60 YF-80 YF-100 YF-120
    设备
    污水泵 WQ10-10-0.75
    0.75KW×2
    WQ15-10-1.5
    1.5KW×2
    WQ25-14-2.2
    2.2KW×2
    WQ40-10-2.2
    2.2KW×2
    WQ40-10-2.2
    2.2KW×2
    WQ40-15-4
    4.0KW×2
    WQ70-12-5.5
    5.5KW×2
    WQ150-10-11
    11KW×2
    WQ150-10-11
    11KW×2
    加药装置 加药桶 JYT-100L JYT-150L JYT-150L JYT-200L JYT-300L JYT-500L JYT-500L JYT-1000L JYT-1000L
    搅拌机 BLY09-11-0.37
    0.37KW
    BLY09-11-0.37
    0.37KW
    BLY09-11-0.37
    0.37KW
    BLY0-11-0.37
    0.37KW
    BLY0-11-0.37
    0.37KW
    BLY0-11-0.55
    0.55KW
    BLY0-11-0.55
    0.55KW
    BLY0-11-0.75
    0.75KW
    BLY0-11-0.75
    0.75KW
    计量泵 AKS600
    0.012KW
    AKS603
    0.0122KW
    AKS603
    0.0122KW
    AKS603
    0.0122KW
    AKS800
    0.0239KW
    AKS800
    0.0239KW
    AKS803
    0.0222KW
    AKS803
    0.0222KW
    AKS803
    0.0222KW
    气浮部分 回流泵 CDL4-7
    1.5KW
    CDL4-7
    1.5KW
    CDL4-7
    1.5KW
    CDL12-5
    3KW
    CDL12-5
    3KW
    CDL20-4
    5.5KW
    CDL32-40-2
    7.5KW
    CDL32-40-2
    7.5KW
    CDL42-30-2
    11KW
    空压机 Z-0.036/7
    0.55KW
    Z-0.036/7
    0.55KW
    Z-0.036/7
    0.55KW
    Z-0.036/7
    0.55KW
    Z-0.036/7
    0.55KW
    Z-0.036/7
    0.55KW
    Z-0.08/7
    0.75KW
    Z-0.08/7
    0.75KW
    Z-0.08/7
    0.75KW
    刮渣机 GZ-10-1400
    0.55KW
    GZ-15-1600
    0.55KW
    GZ-20-1800
    0.55KW
    GZ-30-2000
    0.55KW
    GZ-40-2200
    0.55KW
    GZ-60-2400
    0.55KW
    GZ-80-3000
    0.55KW
    GZ-100-3300
    0.55KW
    GZ-120-3600
    0.55KW
    溶气罐 TR-2 TR-2 TR-2 TR-3 TR-3 TR-4 TR-5 TR-5 TR-6
    运行功率 3.732KW 4.4822KW 5.1822KW 6.6822KW 6.6939KW 11.1739KW 14.8722KW 20.5722KW 24.0722KW
    总功率 4.482KW 5.9822KW 7.3822KW 8.8822KW 8.8939KW 15.1739KW 20.3722KW 31.5722KW 35.0722KW
    设备自重约 5T 8T 10T 13T 17T 20T 25T 30T 35T
    运行重量约 12T 17T 22T 30T 42T 52T 70T 86T 105T
      注:本表格中回流泵的选型按回流比30%考虑。

    产品安装
      1、压力溶气罐
      ① 回流泵至溶气罐的进水管路中应安装止回阀,防止压缩空气倒灌;应安装水流量计,便于观察进水流量;应安装回流管及调节阀门,便于进水流量调节和控制;
      ② 空压机至溶气罐的进气管路中应安装止回阀,防止高压水倒灌;应安装空气流量计,便于观察进气流量,调试阶段应对空压机压力设定进行调整,满足设备实际使用需要;
      ③ 在溶气罐至溶气释放器的管路中建议安装0.392~0.474mm的铜网或尼龙网式过滤器或安装Y型过滤器,以截留大颗粒污物,保障释放器可靠运行、延长释放器清洗周期;
      ④ 由于补气方式、气流流向等因素对填料罐溶气效率几乎没有影响,因此,进气的位置及形式一般无需多加考虑。
      2、溶气释放器
      ① 先将压力溶气水总、支管中杂质冲洗干净,好利用气、水混合反复冲洗数次,以使大杂质能被冲净,然后在固定的溶气总管上接出支管,连接并安装TV型溶气释放器;
      ② 为了保证释放器出水均匀和正常工作,安装时应保持释放器位置不倾斜;
      ③ 耐腐蚀橡胶与固定压缩空气总管上的支管连处应予箍紧,并保证能承受5kgf/cm²气压;
      ④ 通气阀与放气阀应固定在便于操作处,TV型溶气释放器一般不宜倒装。

    气浮调试
      1、将清水调试气水混合泵,待正常运行后,再向气浮池中注入所需处理的废水;
      2、接触区浮渣面不平,局部冒出大气泡或水流不稳定,应检查气水混合泵的运行情况;
      3、分离器浮渣面不平,池面常见大气泡破裂,则表明气泡与絮体黏附不好,应检查并对混凝系统进行调整;不合格出水返回前面再处理,合格水方可进入后续处理系统;
      4、控制气浮池出水调节阀管或可动堰板,将气浮池水位稳定在集渣槽口以下5~10cm;待水位稳定后,用进出水阀门调节并测量处理水量,直至达到设计流量为止;
      5、待浮渣积至5~8cm后,开动刮渣机进行刮渣。检查刮渣和排渣是否正常运行,出水水质是否受到影响。

    供货范围
       污水泵、加药装置、气浮设备主体、回流泵、空压机、刮渣机、压力溶气罐、操作平台、扶梯、电控柜。

    订货须知
        提供规格型号或流量等数据,特殊规格可根据客户要求定制。
