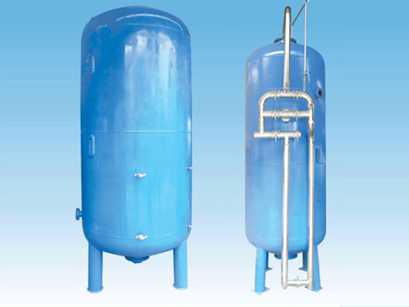

高效纤维束过滤器

【概述】
　　高效纤维束过滤器是一种结构性能优良的过滤设备。它采用的技术，成功地解决了纤维滤料在过滤和清洗过程中存在的问题。更好地发挥了纤维滤料的特长，实现了理想的深层过滤效应。高效纤维过滤技术，它成功地解决了粒状滤料存在的各种问题，是石英砂等粒状滤料过滤器的更新换代产品。
　　高效纤维束过滤器可有效去除水中的悬浮物，并对水中的有机物、胶体、铁、锰等有明显的去除作用，与石英砂等粒状滤料过滤器相比，高效纤维束过滤器具有过滤速度快、精度高、截污容量大、吨水造价低、自耗水量低和占地面积小等优点。可广泛应用于电力、石油、化工、冶金、造纸、纺织、食品、饮料、自来水、游泳池等各种工业用水和生活用水及其废水的过滤处理。
主要特点如下：
　　过滤精度高：水中悬浮物的去除率接近100%，经混凝处理的地表水，进水浊度≤20NTU时，出水浊度可控制在零度。
　　过滤速度快：设计流速为30m/h，为传统过滤器的3-5倍。
　　截污容量大：一般为5-10Kg/m³，是传统过滤器的2-4倍。
　　占地面积小：相同出力，占地仅为传统过滤器的1/3-1/2。
　　自耗水率低：为周期制水量的1%，传统过滤器为周期制水量3%以上。
　　可调性强：过滤精度、截污容量、过滤阻力等参数可根据需要随意调节。
　　不需更换滤元：滤元被污染后可方便地进行清洗，恢复过滤性能。
【性能规范表】

性能/规格(cm)	30	50	80	100	150	200	250	300
滤层厚度(mm)	1300
过滤速度(m/h)	30
滤水量(m³/h)	2.1	6.0	15	24	53	94	147	210
设备净重(Kg)	200	360	1005	1559	2840	4889	8260	11227
设备运行重量	340	720	2000	2833	9110	16445	28114	40250
过滤压头损失	运行初始入口、出口压差为0.02～0.04MPa失效时入口、出口压差一般≤0.10MPa大时不得超过0.20MPa
滤前水悬浮物(浊度)	≤20mg/l(≤20FTU)				≤50mg/l(≤50FTU)
滤后水悬浮物(浊度)	≤1.0mg/l(≤1.0FTU)				≤5.0mg/l(≤5.0FTU)
上向洗强度	3～5L/m².s相应上向洗流速15m/h
下向洗强度	6～10L/m².s相应下向洗流速30m/h
清洗空气压力	0.05MPa，大不得超过0.10MPa
大操作压力	0.60MPa			截污容量		5～10Kg/m³(滤料)
清洗操作压力	0.05MPa			清洗空气强度		约60L/m².s
清洗时间	20～60min
注：滤前水为经混凝处理的天然水

【工作原理与结构特点】
　　高效纤维束过滤器是一种性能的压力式纤维束过滤器，它采用了一种新型的束状软填料(纤维)作为过滤器的滤元，其滤料直径可达几十微米甚至几微米，并具有比表面积大，过滤阻力小等优点，解决了粒状滤料的过滤精度受滤料粒径限制等问题。微小的滤料直径，极大地增加了滤料的比表面积和表面自由能，增加了水中杂质颗粒与滤料的接触机会和滤料的吸附能力，从而提高了过滤效率和截污容量。
　　为充分发挥束装纤维滤料的特长，在过滤器的滤层内设有加压室，通过加压室对纤维的挤压，使滤层沿水流动的方向的截面逐渐缩小，密度逐渐加大，相应滤层空隙直径和空隙逐渐减小，实现了理想的深层过滤。当滤层被污染需要清洗再生时，可将加压室的水排出，处于放松状态，即可用水方便地进行清洗。高效纤维束过滤器结构见附图。

【技术性能】

性能项目	具体指标	性能项目	具体指标
单台处理能力	15-210m³/h	悬浮物去除率	85-96%
过滤速度	30m/h	反洗强度	0.5m³/min.m²
设计压力	0.6MPa	反洗历时	20-30min
阻力系数	串联≤0.3MPa	周期反洗水量比	1-3%
阻力系数	并联≤0.15MPa	周期反洗水量比	1-3%
工作周期	8-48h	截泥污量	6-20kg/m²
粗滤(单台并联)	进水SS≤100mg/l，出水SS≤10mg/l，10微米粒径去除率≥95%
精滤(单台并联)	进水SS≤20mg/l，出水SS≤2mg/l，5微米粒径去除率≥96%
二级串联	进水SS≤100mg/l，出水SS≤2mg/l，5微米粒径去除率≥96%

【型号说明】

QL	2000	I	Z
纤维球过滤器	过滤器直径	I串联、II并联（单台不标）	自动（手动、单台不标）

【单台过滤器外形结构】

【单台过滤器技术参数】

型　号	处理量 m³/h	功率 KW	a过滤进水反洗出水	b过滤进水反洗出水	c排气	d溢流	地基载荷 t/m²
QL－800	15	4	DN50	DN50	DN32	20	3.2
QL－1000	20	4	DN65	DN65	DN32	20	3.0
QL－1200	30	4	DN80	DN80	DN32	20	3.2
QL－1600	60	7.5	DN100	DN100	DN32	20	3.8
QL－2000	90	11	DN125	DN125	DN32	20	4.2
QL－2400	130	18.5	DN150	DN150	DN40	20	4.4
QL－2600	160	18.5	DN150	DN150	DN40	20	4.5
QL－2800	180	18.5	DN200	DN200	DN40	20	4.7
QL－3000	210	18.5	DN200	DN200	DN40	20	4.9

【单台过滤器外形尺寸】

型号	DN	H	H₁	H₂	H₃	Φ	R	n-d
QL－800	800	3597	2866	250	420	1000	300	4-18
QL－1000	1000	3764	3000	220	450	1240	300	4-18
QL－1200	1200	4098	3280	220	480	1432	300	4-22
QL－1600	1600	4364	3480	200	480	1850	450	4-22
QL－2000	2000	4629	3645	210	450	2100	500	8-30
QL－2400	2400	5137	3970	210	500	2500	500	8-30
QL－2600	2600	5282	4070	200	520	2700	500	8-36
QL－2800	2800	5407	4170	200	530	2900	500	8-36
QL－3000	3000	5507	4270	200	550	3100	600	8-36

【串联、并联自动(手动)QL型纤维球过滤系统外形结构】

【串联自动(手动)QL型纤维球过滤系统外形尺寸】

DN	L	L₁	L₂	L₃	L₄	L₅	H	H₁	H₂	H₃	自重 W
800	3100	1360	780	1200	700	533	3848	420	720	780	3280
1000	3390	1420	840	1320	750	603	3826	420	720	780	3420
1200	3800	1700	950	1500	800	711	4043	540	800	940	3890
1600	4600	2146	1190	1900	800	686	4294	505	1000	1005	4788
2000	5550	2525	1390	2300	950	782	4454	564	820	974	6075
2400	6400	2990	1650	2700	1000	852	4454	389	1100	939	6918
2600	6800	3230	1800	2900	1000	1088	4562	414	1000	914	7286
2800	7260	3540	2000	3100	1060	1098	4810	404	1200	1004	8018
3000	7660	3695	2050	3300	1060	1098	4830	403	1200	1003	8894

【并联自动(手动)QL型纤维球过滤系统外形尺寸】

DN	L	L₁	L₂	L₃	L₄	L₅	H	H₁	H₂	H₃	自重 W
800	3100	1360	780	1200	700	533	3848	420	720	780	3280
1000	3390	1420	840	1320	750	603	3826	420	720	780	3420
1200	3800	1700	950	1500	800	663	4043	540	800	940	3890
1600	4600	2146	1190	1900	800	759	4294	505	1000	1005	4788
2000	5550	2525	1390	2300	950	782	4454	564	820	974	6075
2400	6400	2990	1650	2700	1000	788	4454	389	1100	939	6918
2600	6800	3230	1800	2900	1000	1088	4562	414	1000	914	7286
2800	7260	3540	2000	3100	1060	1098	4810	404	1200	1004	8018
3000	7660	3695	2050	3300	1060	1098	4830	403	1200	1003	8894

【串、并联自动(手动)QL型纤维球过滤基础尺寸】

DN	A		B	C	D	E
DN	串联	并联	B	C	D	E
800	1230	1230	1200	600	1300	520
1000	1380	1380	1320	660	1360	520
1200	1420	1420	1500	900	1545	603
1600	1730	1730	1900	1300	1994	804
2000	2080	1900	2300	1700	2455	1065
2400	2350	2375	2700	1900	2910	1260
2600	2420	2460	2900	2300	3170	1370
2800	2580	2610	3100	2510	3460	1460
3000	2710	2750	3300	2700	3605	1555

【外形尺寸】

【管口尺寸表】

型号	原水、上向洗入口 DN1	清水出口 DN2	下向洗入口 DN3	下向洗出口 DN4	上向洗出口 DN5	清洗空气入口 DN6	加压式排水口 DN7	排气水口 DN8	自控向上洗入口 DN9
GXNS100－Ⅱ	80						25	65	50
GXNS150－Ⅱ	125						25	100	80
GXNS200－Ⅱ	150						50	125	100
GXNS250－Ⅱ	200							150	125
GXNS300－Ⅱ	250					200		200	150

【结构尺寸表】

型号	H	H1	H2	H3	H4	H5	H6	H7
GXNS100－Ⅱ	4290	1500	170	300	600	1050	1500	1100
GXNS150－Ⅱ	4565		155	375
GXNS200－Ⅱ	4954		165	400
GXNS250－Ⅱ	5435		240	550	700	1150	1600
GXNS300－Ⅱ	5775		280	570	700	1175	1650

型号	L₁	L₂	L₃	L₄	L₅	L₆	Φ	a	b
GXNS100－Ⅱ	690	450	130	700	485	250	985	140	100
GXNS150－Ⅱ	910	655	195	950	680	350	1450	220	180
GXNS200－Ⅱ	1200	850	250	1200	880	450	1800,	250	200
GXNS250－Ⅱ	1450	1025	300	1500	1050	450	2000	350	300
GXNS300－Ⅱ	1700	1200	350	1800	1200	500	2400	350	300

订货须知
订货时请说明纤维球的规格及数量。
